كاشف باب المصعد بالأشعة تحت الحمراء THY-LC-917
| اسم المنتج | ستارة ضوء المصعد |
| طريق مفتوح | مفتوح من الجانب أو مفتوح من المنتصف |
| الجهد االكهربى | تيار متردد 220 فولت، تيار متردد 110 فولت، تيار مستمر 24 فولت |
| عدد الثنائيات | 17، 32 |
| عدد العوارض | 94-33 شعاعًا، 154-94 شعاعًا |
1. مع وظيفة الفحص الذاتي، خرج صندوق الطاقة التقليدي ومخرج الفحص الذاتي
2. اجتاز اختبارات TUV الألمانية، ويتوافق مع المعايير الدولية ذات الصلة
3. وظيفة السكون، إطالة عمر المنتج
4. اعتماد التكنولوجيا الجديدة، PCB مع قدرة قوية على مقاومة التآكل، والقدرة القوية على التكيف الميداني، مستقرة وموثوقة
5. تصميم مظهر جميل، سهل التركيب، مناسب لمعظم المصاعد ذات العلامات التجارية
6. تقنيات ومعدات متقدمة، وتقنيات حشو سطح SMT موثوقة
7. اختياري للمستخدمين لاختيار إخراج NPN/PNP (إخراج الترانزستور) بدون صندوق مصدر الطاقة
ستارة إضاءة المصعد هي جهاز حماية لباب المصعد، مصنوع باستخدام مبدأ الحث الكهروضوئي. وهي مناسبة لجميع المصاعد، وتحمي سلامة الركاب عند دخولهم وخروجهم. تتكون ستارة إضاءة المصعد من ثلاثة أجزاء: أجهزة إرسال واستقبال الأشعة تحت الحمراء مثبتة على جانبي باب عربة المصعد، وكابلات مرنة خاصة. ولأغراض حماية البيئة وتوفير الطاقة، يتزايد عدد المصاعد التي تستغني عن صندوق الطاقة. وتضطر بعض ماركات ستائر الإضاءة إلى استخدام صناديق الطاقة نظرًا لضعف مقاومتها للتداخل الكهرومغناطيسي. ومع ذلك، مع شيوع مفهوم المصاعد الصديقة للبيئة، أصبحت الستائر الضوئية بدون صناديق الطاقة رائجة، لأن عملية تحويل 220 فولت إلى 24 فولت تؤدي حتمًا إلى فقدان قدر كبير من الطاقة.
ستارة الضوء THY-LC-917 مُجهزة بأنبوب إضاءة LED ديناميكي المسح الضوئي، يُتحكم به بواسطة وحدة المعالجة المركزية، على ستارة الضوء التقليدية. يعرض مصباح LED ثنائي اللون، على شكل شريط، حالة منطقة حماية ستارة الضوء، مما يُحسّن من تأثيرها البصري على وظيفة الحماية العادية.

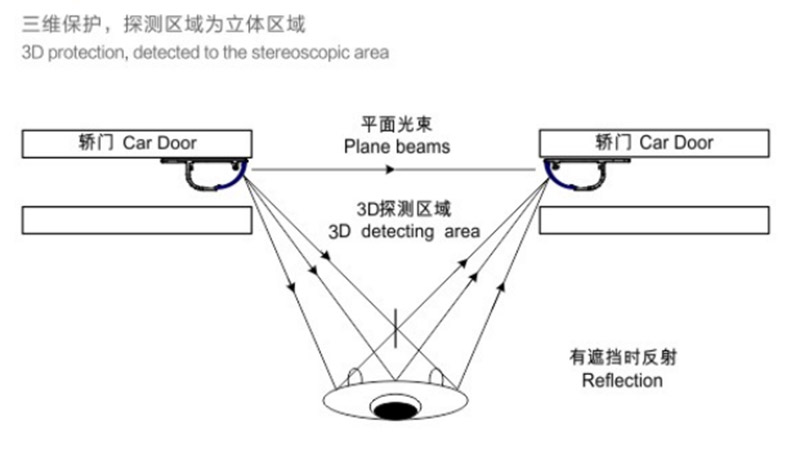

توجد عدة أنابيب باعثة للأشعة تحت الحمراء في الطرف الباعث لستارة الضوء. تحت سيطرة وحدة التحكم الدقيقة، يتم تشغيل أنابيب الباعثة والمستقبلة بالتتابع، وتستقبل رؤوس الاستقبال المتعددة الضوء المنبعث من رأس باعث واحد لتشكيل مسح متعدد القنوات. من خلال هذا المسح المستمر لمنطقة باب السيارة من الأعلى إلى الأسفل، يتم تشكيل ستارة ضوء كثيفة واقية من الأشعة تحت الحمراء. عند حجب أي من الأشعة، نظرًا لعدم إمكانية تحقيق التحويل الكهروضوئي، يحدد الستار الضوئي وجود عائق، وبالتالي يُخرج إشارة انقطاع. يمكن أن تكون إشارة الانقطاع هذه إشارة تبديل أو إشارة عالية ومنخفضة المستوى. بعد أن يستقبل نظام التحكم الإشارة من الستارة الضوئية، يُخرج على الفور إشارة فتح الباب، ويتوقف باب السيارة عن الإغلاق ويُفتح في الاتجاه المعاكس. يمكن إغلاق باب المصعد بشكل طبيعي بعد مغادرة الركاب أو العوائق منطقة التحذير، وذلك لتحقيق غرض الحماية والسلامة. تجنب حوادث الأشخاص العالقين في المصاعد.
1. التركيب المتنقل لجهاز الإرسال والاستقبال

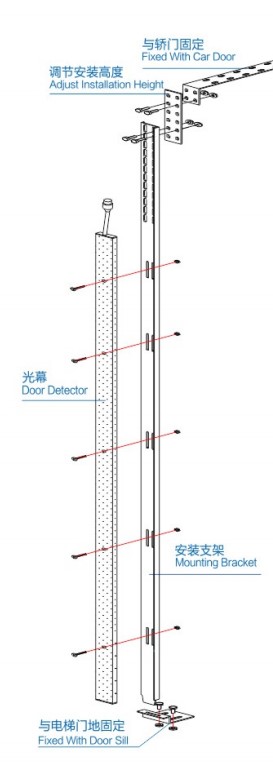

التركيب المتحرك للستارة الضوئية هو تركيب واستخدام جهاز الإرسال أو الاستقبال الخاص بها، أو أحدهما، مثبتًا على باب السيارة ويتحرك معها. في الظروف العادية، يُثبت جهاز الإرسال والاستقبال على الحافة القابلة للطي لباب السيارة.
طريقة تركيب الباب الجانبي هي تثبيت الستارة الضوئية على عربة المصعد والحافة القابلة للطي لباب العربة بالبراغي.
طريقة تركيب الباب المنقسم المركزي هي تثبيت الستارة الضوئية على الحافة القابلة للطي لباب عربة المصعد باستخدام البراغي.
2. التثبيت الثابت لجهاز الإرسال والاستقبال
التركيب الثابت لستارة الإضاءة هو تركيب واستخدام جهاز الإرسال والاستقبال الخاص بها في نهاية عتبة باب السيارة باستخدام حامل ثابت. لا يمكن تحريك جهاز الإرسال والاستقبال مع باب السيارة.
