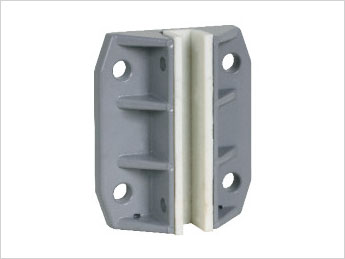

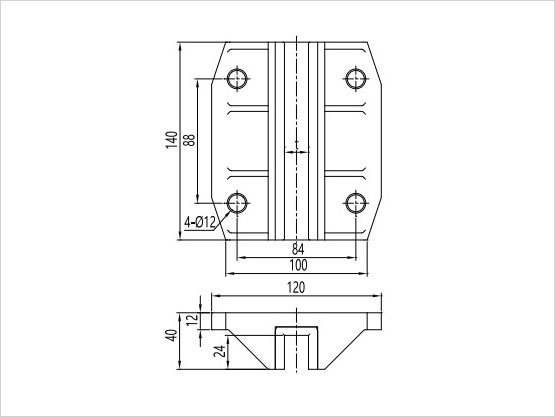

أحذية توجيه منزلقة لمصاعد الركاب THY-GS-310G
السرعة المقدرة: ≤1.75 م/ث
تطابق دليل السكك الحديدية: 10، 16.4

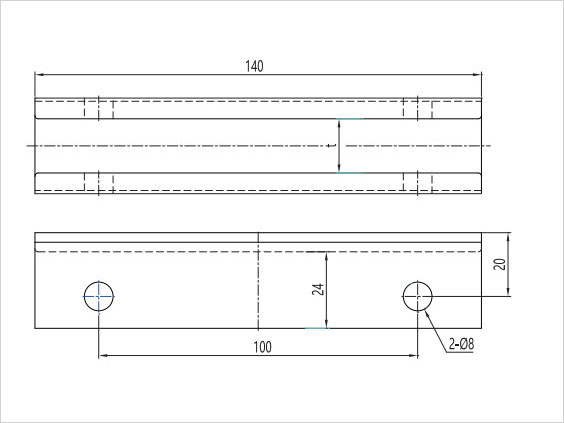

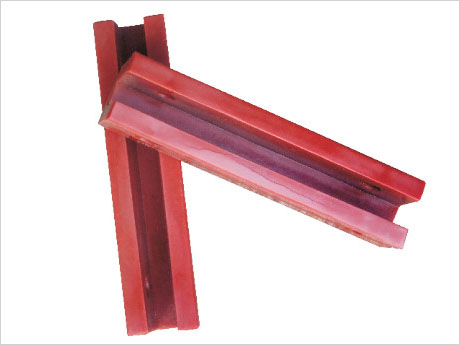

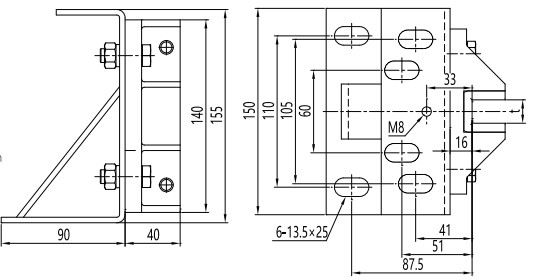

حذاء التوجيه THY-GS-310G هو جهاز توجيه ينزلق مباشرةً بين سكة توجيه المصعد والعربة أو ثقل الموازنة. يُثبّت الحذاء العربة أو ثقل الموازنة على سكة التوجيه بحيث تنزلق لأعلى ولأسفل فقط، مما يمنع العربة أو ثقل الموازنة من الانحناء أو التأرجح أثناء التشغيل. يُمكن تركيب كوب زيت على الجزء العلوي من حذاء التوجيه لتقليل الاحتكاك بين بطانة الحذاء وسكة التوجيه. عند استخدام أحذية التوجيه، يُجهّز المصعد الواحد بثماني قطع، ويكون وزن العربة الموازن 4 قطع لكل قطعة، ويتم تثبيتها أعلى وأسفل العربة أو ثقل الموازنة. يتكون حذاء التوجيه من بطانة حذاء وقاعدة وجسم حذاء. قاعدة الحذاء مُجهزة بأضلاع تقوية سفلية لضمان متانة الاستخدام. يُستخدم بشكل عام في المصاعد التي تبلغ سرعتها ≤ 1.75 متر/ثانية. عرض سكة مناسب 10 مم و16 مم. عادةً ما يُستخدم حذاء التوجيه المنزلق الثابت مع كوب الزيت ويُثبّت على إطار ثقل الموازنة.
١. بعد تثبيت دعامتي التوجيه العلوية والسفلية، يجب أن تكونا على خط عمودي واحد دون أي انحراف أو التواء. تأكد من أن دعامتي التوجيه العلوية والسفلية على خط واحد في منتصف فك الأمان.
2. بعد تثبيت حذاء التوجيه، يجب أن تكون الفجوة اليمنى واليسرى بين سكة التوجيه وبطانة الحذاء مساوية لـ 0.5~2 مم، ويجب أن تكون الفجوة بين بطانة الحذاء والسطح العلوي لسكة التوجيه 0.5~2 مم.
