أحذية توجيه منزلقة لسكة التوجيه المجوفة THY-GS-847

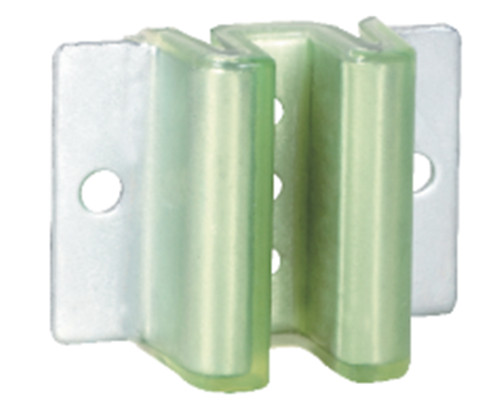

حذاء دليل الثقل الموازن THY-GS-847 هو حذاء دليل سكة مجوف عالمي على شكل حرف W، مما يضمن أن جهاز الثقل الموازن يعمل عموديًا على طول سكة دليل الثقل الموازن. تم تجهيز كل مجموعة بأربع مجموعات من أحذية دليل الثقل الموازن، والتي يتم تثبيتها على الجزء السفلي والعلوي من عارضة الثقل الموازن على التوالي. يتكون بشكل أساسي من رأس حذاء واحد وحامل كوب زيت ومقعد حذاء. يبلغ طول الثقب المستخدم بشكل شائع 60 ثقبًا طويلًا، وهناك أيضًا خطوات ثقب مختلفة مثل الثقوب المستديرة. رأس الحذاء الواحد مصنوع من مادة البولي يوريثين المصبوبة بلوحة فولاذية 4 مم، مما يجعل حذاء الدليل قويًا ومستقرًا مع ضمان عرض الأخدود، ويقلل الضوضاء الناتجة عن الاحتكاك بين إطار الثقل الموازن وحذاء الدليل. يتم ثني مقعد الحذاء بلوحة فولاذية ورشه بالبلاستيك. هناك العديد من أنماط الثقوب السفلية للتركيب، والتي تكون أكثر ملاءمة للتثبيت في ظل فرضية ضمان مسافة الثقب؛ الجزء العلوي من حذاء التوجيه مزود بحامل تثبيت لكأس الزيت لسهولة تركيبه، ويمر الزيت عبر اللباد. يُوزّع بالتساوي على سكة التوجيه ليقوم حذاء التوجيه بدور التزييت. عرض سكة التوجيه المناسب هو 16 مم و10 مم. حذاء التوجيه هذا منتج ملحق أصلي، وهو مناسب لمصاعد من ماركات مختلفة مثل ميتسوبيشي، وأوتيس، وفوجيتيك، وكوني، وشندلر، وبريليانت. يُستخدم بشكل رئيسي للمصاعد ذات السرعات المقدرة أقل من 1.75 متر/ثانية. يُستخدم المصعد مع قضبان التوجيه المجوفة ذات الثقل الموازن.
