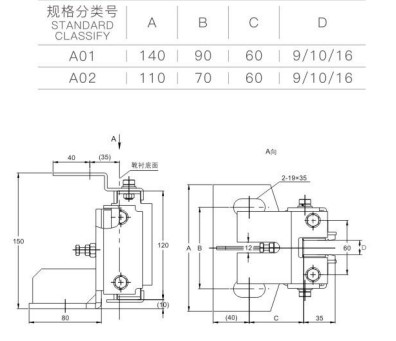

تُستخدم أحذية التوجيه المنزلقة في مصاعد الركاب العادية THY-GS-029
| السرعة المقدرة | ≤1.75 م/ث |
| القوة الإيجابية | 1050 نيوتن |
| قوة الانحراف | 650 نيوتن |
| تطابق السكك الحديدية الدليلية | 9،10،15.88،16 |
| ينطبق على الكبسولات الجانبية |
تُركّب أحذية التوجيه المنزلقة THY-GS-029 من ميتسوبيشي أسفل مقعد تروس الأمان في العارضة العلوية والسفلية من العربة. عادةً ما تحتوي كل عربة على 4 قطع، وهي جزء يضمن حركة العربة صعودًا وهبوطًا على طول سكة التوجيه. تُستخدم بشكل رئيسي في المصاعد التي تقل سرعتها المقدرة عن 1.75 متر/ثانية. تتكون هذه الأحذية بشكل أساسي من بطانة الحذاء، ومقعد الحذاء، وحامل كوب الزيت، ونابض الضغط، وأجزاء مطاطية. يتميز مقعد الحذاء بقوة وصلابة كافيتين، ويتمتع بتخفيف جيد للاهتزازات. عادةً ما يُصنع مقعد الحذاء من الحديد الزهر الرمادي؛ ونظرًا لسهولة تصنيع هيكل لحام الصفائح، يُستخدم أيضًا هيكل لحام الصفائح بشكل شائع. تتوفر بطانة صندوق الأمتعة بعرض يتراوح بين 9 و16 مم، مما يُسهّل على المستخدمين الاختيار وفقًا لعرض سكة التوجيه. وهي مصنوعة من مادة البولي يوريثان عالية المقاومة للتآكل. لتحسين أداء الانزلاق وتقليل الاحتكاك بين بطانة الحذاء وسكة التوجيه، يلزم استخدام زيت التشحيم، لذلك يوجد دعامة لتثبيت كوب الزيت على حذاء التوجيه. يتم تشحيم زيت التشحيم الموجود في صندوق الزيت بالتساوي على سطح العمل لسكة التوجيه من خلال اللباد لتحقيق غرض التشحيم التلقائي.
قبل تثبيت حذاء التوجيه، اربط صامولة الضبط بحيث تكون الفجوة X بين الحامل والوسادة المطاطية 1 مم. بعد تثبيت حذاء التوجيه، قم بفك صامولة الضبط بحيث تكون الفجوة Y بين صامولة الضبط وسطح الحامل حوالي 2-4 مم. في هذا الوقت، يجب أن تكون الفجوة X أيضًا بين 1-2.5 مم. ثم أحكم ربط صامولة التثبيت. بعد الضبط وفقًا للخطوات السابقة، يمكنك ملاحظة إحكام حذاء التوجيه عن طريق هز السيارة بشكل مناسب، أي الحفاظ على حذاء التوجيه وقضبان التوجيه في اتصال أساسي، ولكن ليس ضيقًا جدًا. في الوقت نفسه، يمكن ضبط حالة تركيب حذاء التوجيه بدقة وفقًا لحالة تنسيق حذاء التوجيه وقضبان التوجيه في هذا الوقت.
