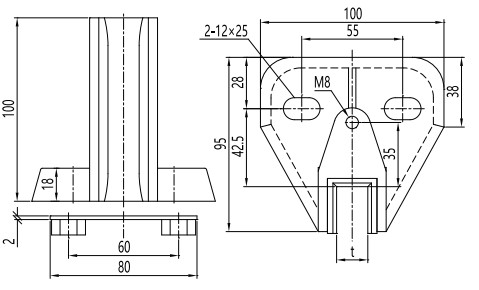

حذاء توجيه منزلق لمصعد الأغراض المتنوعة THY-GS-L10
السرعة المقدرة: ≤1.75 م/ث
تطابق دليل السكك الحديدية: 5، 10، 16.4
حذاء التوجيه THY-GS-L10 هو حذاء توجيه موازن للمصاعد، ويمكن استخدامه أيضًا كمصعد متعدد الأغراض. يحتوي على أربعة أحذية توجيه موازن، اثنان علوي وسفلي، مثبتان على المسار ويلعبان دورًا في تثبيت إطار الوزن الموازن. يوجد داخل الحذاء بطانة حذاء (مادة نايلون بولي يوريثان) متصلة بالجوانب الثلاثة لسكة التوجيه، ويوجد صندوق زيت لتزييت سكة التوجيه. يُستخدم حذاء التوجيه لتوجيه المصعد للتحرك عموديًا. يتكون حذاء التوجيه من مقعد حذاء وبطانة حذاء. يبلغ طول بطانة الحذاء 100 مم، وهي مصنوعة من البولي يوريثان ومتوفرة بألوان متنوعة. عرض سكة التوجيه المطابق هو 5 مم، 10 مم، و16 مم.
بغض النظر عمّا إذا كانت بطانة الحذاء في كلٍّ من حذاء التوجيه المنزلق الصلب أو حذاء التوجيه المنزلق المرن مصنوعة من الحديد أو النايلون، فإن الاحتكاك بين بطانة الحذاء وقضيب التوجيه يظل كبيرًا جدًا أثناء تشغيل المصعد، مما يزيد من الحمل على آلة الجر.
الميزات: بفضل رأس حذاء التوجيه الثابت، يتميز الهيكل بالبساطة، ولا توجد آلية تعديل. مع زيادة وقت تشغيل المصعد، تتسع الفجوة بين حذاء التوجيه وسكة التوجيه، مما قد يؤدي إلى اهتزاز العربة أثناء التشغيل، أو حتى حدوث صدمات. يجب تزييتها جيدًا.
